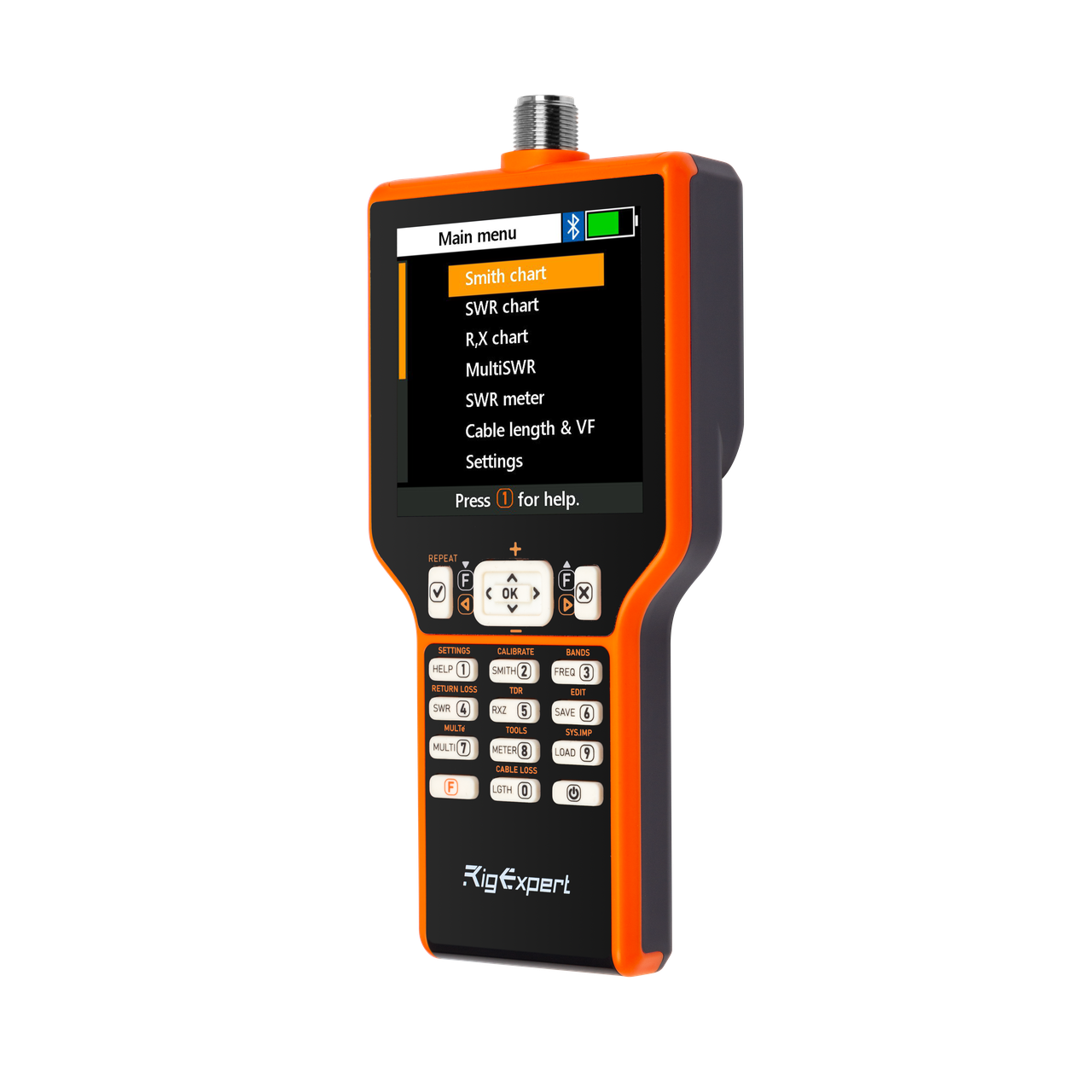

RigExpert MATCH U – Аналізатор антен і кабелів (0,1–500 МГц, з ліцензією RFE) bigtorg.com

RigExpert MATCH U –  Аналізатор антен із професійним функціоналом (ліцензія RFE)

MATCH U — це універсальний аналізатор антен і коаксіальних кабелів, що працює в частотному діапазоні від 0,1 до 500 МГц. Пристрій дозволяє виконувати високоточне вимірювання КСВ, імпедансу, втрат, фазових характеристик, довжини кабелів, а також побудову графіків та діаграм Сміта, доступних через розширену ліцензію RFE.

Оснащений 4-дюймовим кольоровим TFT-дисплеєм (480×480), MATCH U має інтуїтивний інтерфейс, функцію самотестування, вбудованого помічника та підключення через USB Type-C. Вихідна потужність -10 dBm, підтримується калібрування OSL і налаштування шлейфів. Живлення — від Li-Ion батареї ICR18650, що забезпечує автономну мобільну роботу.

Переваги:

•Частотний діапазон: 0,1–500 МГц

•Графіки КСВ, R/X, діаграма Сміта, TDR (через RFE)

•Інструменти: LC-метр, втрати в кабелі, коефіцієнт поширення

•Калібрування: заводське та користувацьке OSL

•Дисплей: 4.0” TFT LCD 480×480

•Порт: USB Type-C

•Роз’єм: N-type

•Вага: 341 г, розміри: 93×207×37 мм

•Живлення: акумулятор Li-Ion (ICR18650, 2600 мА·год)

•Ліцензія RFE у комплекті

Діапазон частот

• 0,1 до 500 MГц

Режими роботи

• Вимірювання КСХ на одній або декількох частотах
• Вимірювання КСХ, втрати на відбиття, R, X, Z, L, C на одній частоті
• Побудова графіка активного та реактивного опору (R, X)
• Побудова графіка втрат на відбиття
• Побудова графіка КСХ
• Побудова графіка часової доменної рефлектометрії (TDR) (доступно для ліцензії RFE)
• Побудова діаграми Сміта (доступно для ліцензій Advanced і RFE)

Інструменти

• LC-метр (доступні для ліцензії RFE)
• Визначення довжини та коефіцієнта швидкості поширення сигналу (доступні для ліцензій Advanced і RFE)
• Вимірювання втрат у кабелі та характеристичного імпедансу (доступні для ліцензій Advanced і RFE)
• Калібрування OSL (доступні для ліцензій Advanced і RFE)
• Користувацьке калібрування OSL: підтримка до 10 профілів (доступні для ліцензії RFE)
• Налаштування шлейфів (Stub Tuner). (доступні для ліцензій Advanced і RFE)
• Самотестування

Заводське калібрування OSL

• Так

Робоча температура

• -10...60 °C

Вага

• 341g

Вбудований помічник

• Так, активується натисканням кнопки

Дисплей

• 480x480 кольоровий TFT 4.0” LCD-дисплей

Розміри

• 93 × 207 × 37 mm

Тип роз'єму

• N-type

Вихідна потужність

• -10 dBm (на навантаження 50 Ом)

Батарея

• Одна Li-Ion батарея ICR18650, 2600 мА·год

PC/Mobile Interfaces

• USB Type-C

Аксесуари в коробці

• М'який чохол, USB-кабель
